  拆卸笔者自用Mac mini

  苹果Mac mini是目前市场销售体积最小的桌面电脑,它拥有小巧体积的同时也拥有了主流的配置和较为不错的性能。Mac mini也是目前苹果销售最好的台式电脑,除了体积的原因之外,它也是目前售价最便宜的苹果PC,如果你想体验苹果Mac OS独特的操作系统,在资金有限的情况下,Mac Mini将是你最好的选择。笔者也是一个多年的苹果用户,虽然网上已经有关于Mac mini的拆解文章,但总感觉还是亲自拆一下,亲自看一下内部配件才算真正了解这款机器。于是在准备好众多工具后,对用了一年的Mac Mini开始了非暴力的“温柔拆解”。

  笔者这款苹果Mac mini购于2009年5月份,当时也是苹果售价最便宜的Mac mini标配机型。它配备了主频为2.26GHz的英特尔酷睿2双核处理器、拥有1GB DDR3内存、120GB硬盘、8倍速双层SuperDrive光驱、NVIDIA Geforce 9400M图形处理器,以及Mac OS X Leopard操作系统。

  由于Mac Mini的外观没有任何螺丝,完全是靠内部的扣具固定外壳,所以拆卸时是不需要用螺丝刀的。由于机身边缘缝隙非常严实、且金属边缘较软,如果使用蛮力的话,那只能让机器 伤痕累累。之前网上有教程说用瓦工用的铲子敲开盒子,但在实际拆卸中,这种方式并不是完全好用,关键是还得找准里面卡口的支撑点。

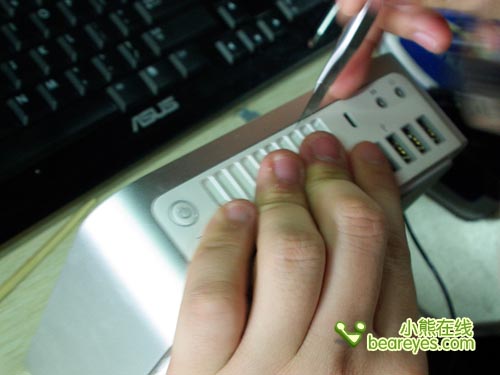

  筷子辅助用刀片 敲开Mac mini上盖

  由于筷子不易损伤,坚硬的同时表面较软,所以我们把它削尖削平,用它来试试,而在实际拆卸中它只是起到了辅助作用,一开始真正用上的还是刀片,其实这部分如要不小心,先不说机身非常容易留下划痕,自己的手也很容易划伤,所以此处操作应非常 小心,不仅力道要掌握好,而且还要保障自己不受伤。

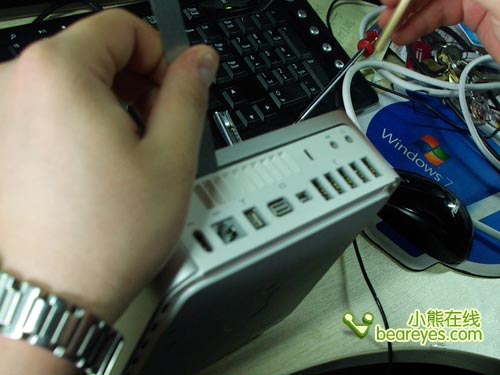

  苹果的Mac mini三边都有扣具点,而且扣具扣的非常紧,所以我们要小心用刀片敲开所有扣点。不过如果有一边已经撬开的话,其他边撬起来就会相对容易一些。

  扣具十分严实 拆卸需要巧劲

  最容易撬开的就是Mac mini后侧的扣具,里面的扣具虽然扣得很结实,但一旦打开,两边就会更加好撬些。

  三边的扣具都被撬开之后我们就可以打开Mac mini了,无螺丝设计的外观确实很个性,这也充分体现了苹果前卫的设计水平。需要注意的是虽然没有任何保修封条提醒用户,但在苹果官方保修中仍然不希望你有拆机的经历,也就是说如果你拆开了机身,那么就有可能得不到苹果官方的保修。

  这是苹果Mac mini的上盖,我们可以看到,就是合金材质和塑料材质的混合风格让Mac mini有了独特的时尚外观。不仅外观做工细致,内侧同样做工精致。从内部设计和做工我们就可以看出,苹果电脑售价要高出同类产品是有一定道理的,毕竟精品所花费的成本(硬件成本+做工等软件成本)要高出不少。

  这些机身边上的白色扣具就是将Mac mini的上盖与底部紧密连接,两个部件紧紧扣在一起,不需要任何的螺丝的固定,这样的设计确实与众不同,让我们接着往下看。

  个性吸入式光驱 多处无线设备

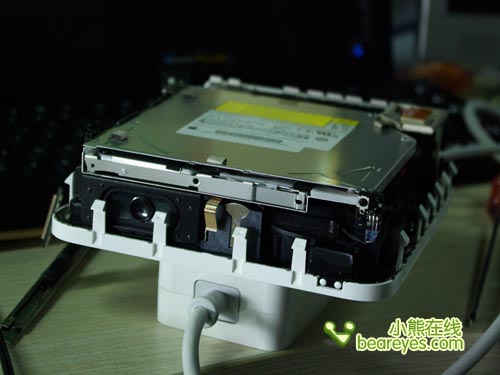

  机身最顶部是Mac mini所配备的吸入式DVD光驱刻录机,它的四周都是专为无线和蓝牙模块准备的天线,这也是为什么Mac mini所搜索到的无线和蓝牙信号要比其他设备要好的原因,多角度布线的设计方法让他拥有了较强的无线搜索连接能力。

  Mac Mini采用的光驱使用的是笔记本规格,虽然吸入式光驱在成本上要高于传统光驱,制造方面的难度也较大,但苹果的所有机型都配备了这种吸入式光驱,为的就是要让苹果电脑这一个性设计保持下来。

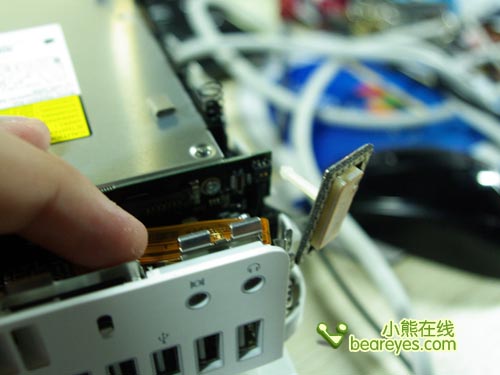

  Mac mini周边的配件都采用模块化设计方法,但并不是每个模块都可以轻松拆卸下来。苹果内部配件的安置方法充分体现了苹果工程师一流的设计理念,很多配件虽然你知道是模块化设计,但你却无法取下,像这款光驱后侧的无线模块,你要是想拆卸,就得先把低下的扣具解开,而这个扣具显然隐藏在低下。

  独特模块化设计 不通用

  所有的模块化设计都非常独特,这是光驱的数据接线,它采用的接口也是非常独特。每个模块都是独立设计的,为了更好的缩小体积,苹果Mac mini没有采用传统的统一接口,而是在允许的情况下让所有配件尽可能缩小,即使需要独立设计接线接口,也是按照自己的方式来设计,Mac mini内部的所有涉及基本上都是苹果所独有的,至少在我们常见的其他品牌机型里面是没有看到。

  Mac mini内部配备了大面积的被动式散热片,既保证了机身内部发热量不会太大,又避免了主动式散热的风扇会产生噪音。

  虽然我们并没有看到所有的模块化配件都有贴牌,但有部分的配件还是贴有了识别码,Mac mini内部给人的感觉就是所有接口和接线都是自己专门设计的,跟其他产品没有任何的通用性,而且有种不惜成本的感觉,可能就是因为这种设计方式,所以苹果的产品跟市场上其他机型没有任何的相似之处。

  内置2个内存插槽 内部分上下层

  Mac Mini采用的是笔记本规格的内存,内部共配备了2个内存插槽。标准机型标配的是1GB DDR3内存,从照片我们可以看到,笔者所用的这台Mac mini配备的是现代的内存。

  苹果的Mac mini上下分为两层,这也是这款机器内部的主要布局,吸入式刻录机处在最顶层,拆下它之后可以把中间的夹层拆下来,这里面有一个风扇,也是整个机器里面唯一的风扇,它负责机身内部的主要散热。风扇的旁边就是硬盘了,硬盘拆卸下来较为困难,主要是扣具设计的十分隐蔽,而且固定的非常好。

  硬盘定制 机身内部散热不错

  苹果的每一个配件都有相应的序列号,客服在保修的时候也会对照上面的序列号进行官方的维修。我们发现苹果所采用的硬盘式定制的,它并不是在品牌硬盘上贴上简单的条码,而是整个硬盘的 铭牌就印上了苹果的Logo,从硬盘上面我们可以看到,这台Mac mini标配的是富士通出品的容量为120GB的2.5英寸笔记本硬盘。

  拆卸安装一共花费了笔者近一个多小时,在此不得不佩服苹果的硬件设计工程师们。他们不仅将电脑所需要的配件“塞”进了如此小巧的盒子里面, aea 同时还保障了其稳定的性能。无论是英特尔酷睿2.26GHz处理器,还是集成在主板上的NVIDIA GeForce 9400M图形芯片,Mac mini在保障身体小巧的同时还把内部设计的非常精致,从机身三面配备无线收发器我们就可以看出,苹果的Mac Mini是技术和艺术的结合,能设计出如此独特的东西,看来苹果定价较高不是没有道理。

  此次拆卸过程并没有拆到不能再拆的程度。因为有些配件拆下来很有可能会安不上,有些扣具的设计比较怪异,相信这是苹果工程师设计时候特意留下的,看来那些能够熟练拆卸的苹果维修人员确实受过专业的训练。为了保证笔者的Mac mini不至于在拆解当中“壮烈牺牲”,所以我们还是决定先装好它。

  装好配件 开玩极品飞车

  在上盖没有安装的情况下我们先测试一下刚才的配件安装是否有问题,当白色背景和苹果Logo出现时,总算松了一口气,看来这台Mac mini还能正常运行。

  虽然这款Mac mini标配的是NVIDIA GeForce 9400M集成显卡,但运行极品飞车9还是可以的,这里我们特意找来了苹果版本的极品飞车。在运行的时候我们发现Mac mini的风扇并没有随着运行场景的复杂而加快转速,其风扇周边的温度倒是有所提高,不过提高的幅度也不大。看来Mac mini在运行的时候是不会吵到用户的。从这里我们可以看出,作为最便宜的苹果电脑,Mac mini在设计和性能方面都有着与众不同的杰出一面,虽然它是最便宜的苹果电脑,但从拆解过程当中我们了解到,它的你内部设计和用料可堪称顶级,不愧是继承了苹果一贯的精品设计风格。


极品飞车运行界面


笔者同事试玩极品飞车


画质还算可以接受


玩得不亦乐乎
